防水插頭編碼的種類和應用

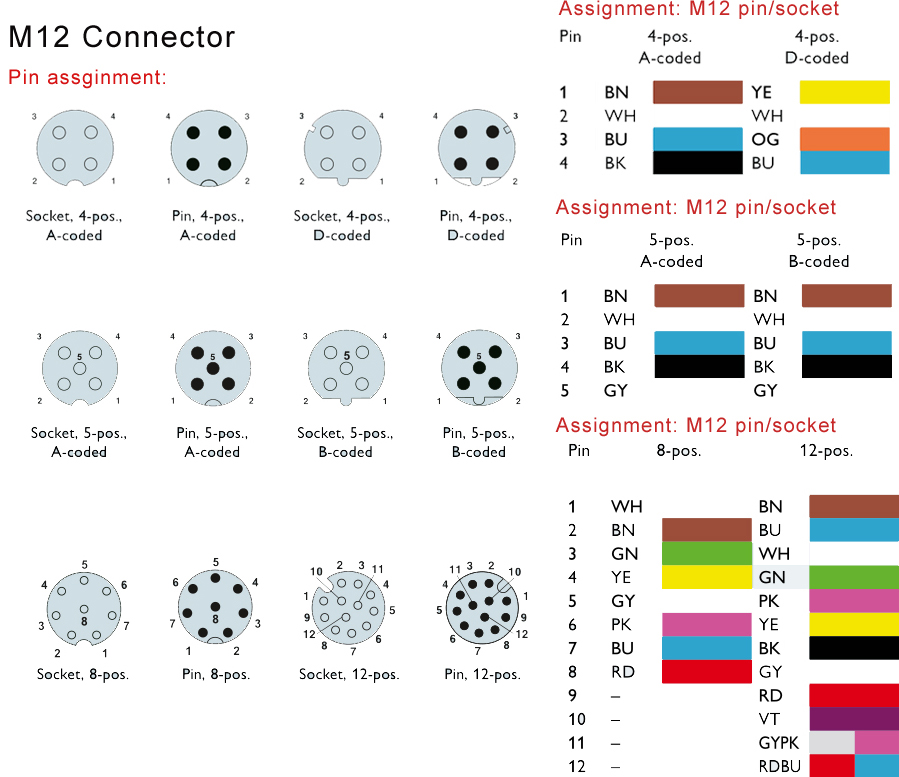

不少聰明的小伙伴都會發現防水連接器、防水連接器中，銅針芯的排列是有規律的，其實這就是插頭編碼，目前針對M12接頭的國際標準是 IEC 61076-2-101:2012（有需要該標準英文原版請和我們聯系），按防插錯編碼方式可以分為常見的A編碼(A-coding/A-code)，B編碼，C編碼，D編碼，P編碼，以及S編碼，T編碼，X編碼；

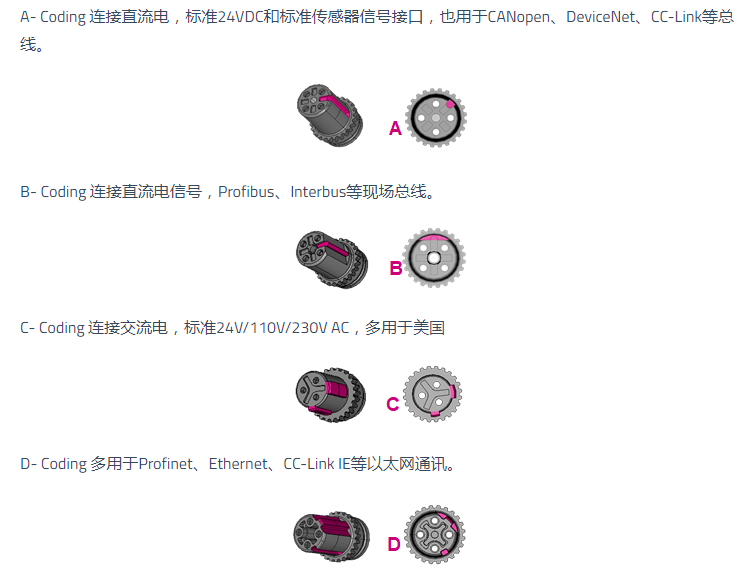

A-Coding連接直流電，標準24V DC和標準傳感器信號接口，也用于CANopen、DeviceNet、CC-Link等總線。

B-Coding連接直流電信號，Profibus、Interbus等現場總線。

C-Coding連接交流電，標準24V/110V/230V AC,多用于美國；

D-Coding多用于Profinet、Ethernet、CC-Link IE等以太網通訊。

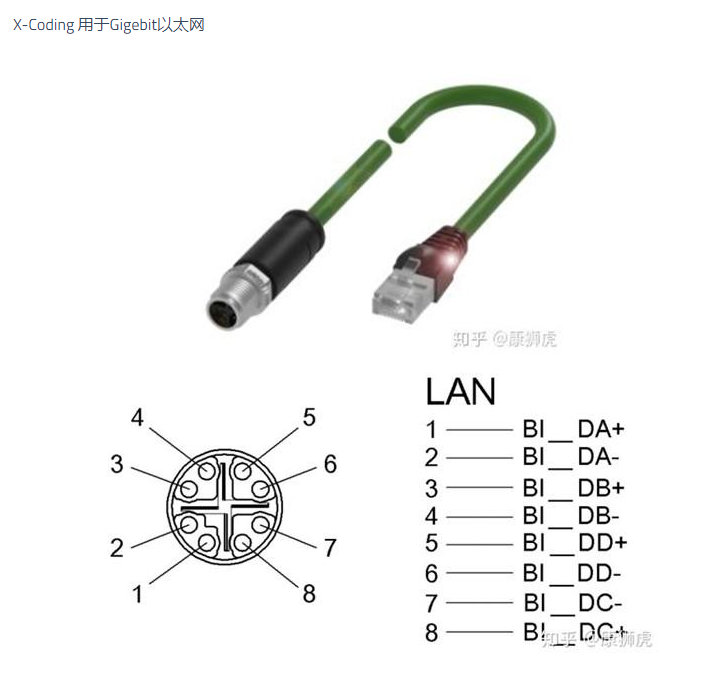

X-Coding則用于Gigebit以太網。

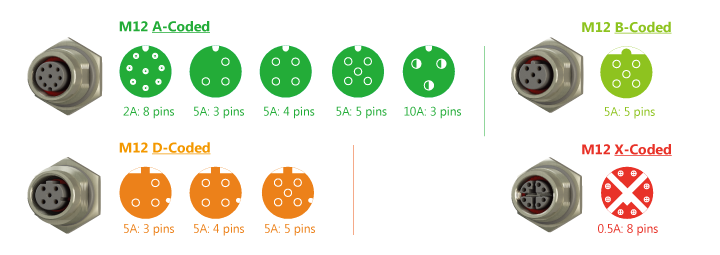

下面是部分實際案例，大家可以看看這些接頭編碼在實際應用中是怎么樣的。

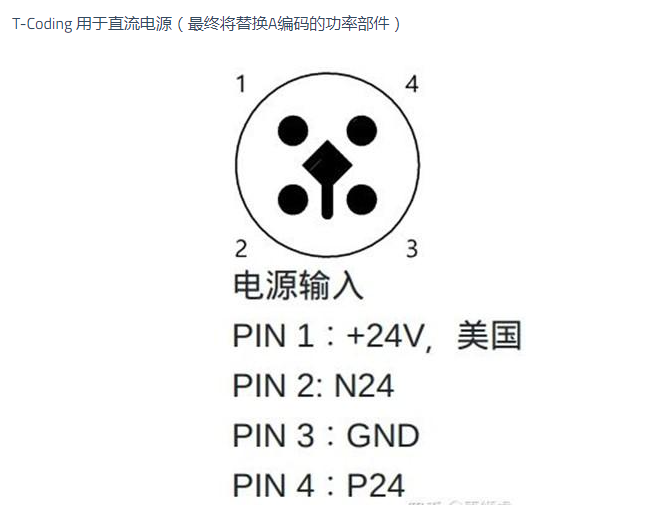

T-Coding用于直流電源（最終將替換A編碼的功率部件）。
